产品代次
第一代 · 已停产

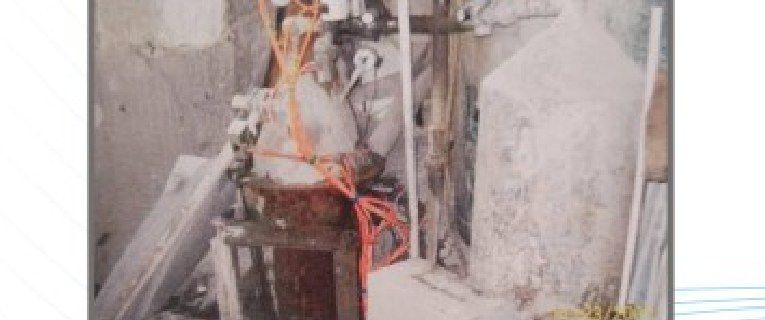

JWYJ1 型
2008 年研发，首台安装于东莞市建安管桩有限公司。现已停产。
第二代 · 已停产
JWYJ11 型
安装于江门市恒达管桩有限公司木江老厂。现已停产。
第三代 · 在产
JWYJ111 型 — 纯气压型
以压缩空气为动力，配置计量送料罐、自动冲洗功能。2009 年投放市场，全国安装 120 余台，获发明专利。
第四代 · 在产
JWYJ1111 型 — 泵送加气压型
以余浆专用柱塞泵为动力输送余浆，以压缩空气为动力进行管道冲洗，适用于较长管道及大产量车间。2018 年投放市场。
第五代 · 在产
JWYJ11111 型 — 泵送加气压型
在第四代基础上新增半自动余浆浓度调和系统，可自动将余浆稀释至目标浓度后输送搅拌机。2022 年投放市场，安装约 50 台。
JWYJ111 型技术参数（纯气压型）
| 参数项 | 指标 |
|---|---|
| 驱动方式 | 压缩空气 |
| 适用空压机气压 | 6.5 – 7.5 kg/cm² |
| 单次输送余浆重量 | ≤ 400 kg |
| 余浆管道长度 | ≤ 100 m |
| 适用搅拌机规格 | 1.5 – 3 m³ |
| 适用单班产量 | ≤ 3500 m |
| 冲洗用水量 | 约 20 kg（定量） |
| 每方混凝土节约水泥 | 20 – 30 kg |
| 每方混凝土节约砂粉 | 约 15 kg |
JWYJ11111 型技术参数（第五代）
| 参数项 | 指标 |
|---|---|
| 驱动方式 | 余浆专用柱塞泵（输送）+ 压缩空气（冲洗） |
| 适用空压机气压 | 6.5 – 7.5 kg/cm² |
| 单次输送余浆重量 | ≤ 2000 kg |
| 余浆管道长度 | ≤ 200 m |
| 适用搅拌机规格 | 4 – 5 m³ |
| 适用单班产量 | ≤ 20000 m |
| 浓度调和系统 | 半自动，可设定目标浓度 |
| 备用泵 | 配置余浆专用隔膜泵（备用） |
| 每方混凝土节约水泥 | 20 – 30 kg |
工艺流程图
以下为不同代次 / 不同车间的余浆回收工艺布置示意图（SVG 矢量，内容与画册原图一致）。
JWYJ111 系列管桩余浆回收设备工作流程图 · 纯气压型
注：本装置为纯气压型，以压缩空气为动力进行余浆输送并配置有自动冲洗功能。红色管路为气管，绿色管路为水管，黑色管路为余浆管道。
JW1111 系列 · 恒达新厂余浆回收系统工作流程图（泵送加气压型）
注：本装置以液压柱塞泵为动力进行余浆输送，以压缩空气为动力进行管道冲洗。系统可将余浆分别送往搅拌楼下储料搅拌罐、A搅拌机、B搅拌机。搅拌楼下储料搅拌罐尺寸直径3米高1.8米，储存余浆量约12吨左右。
JW1111 系列 · 汕头润基余浆回收系统工艺布置草图（泵送加气压型）
注：本装置以余浆泵为动力进行输送余浆，以压缩空气为动力进行管道冲洗。系统可以将余浆分别送往1、2号搅拌机搅拌机。
JWYJ11111 系列 · 广东粤构管桩余浆回收系统工艺布置草图（第五代 · 泵送加气压型）
注：本装置以余浆泵为动力进行输送余浆，以压缩空气为动力进行系统冲洗。系统可以将余浆分别送往搅拌楼下搅拌桶、搅拌机、搅拌楼下废水池、车间外废水池。配置主机与备用机冗余系统。
型号说明
| 字段 | 含义 | 示例（JWYJ11111-50-1） |
|---|---|---|
| JW | 建文机电 | JW |
| YJ | 余浆 | YJ |
| 11111 | 代数（"1"的数量） | 五个"1" = 第五代 |
| 50 | 搅拌机方量（立方米×10） | 50 = 5 m³ 搅拌机 |
| 1 | 搅拌机数量 | 1 = 1台搅拌机 |
现场安装图片
